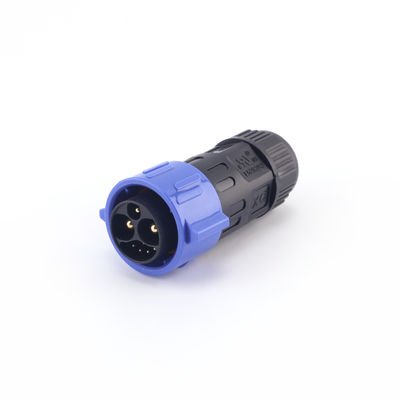

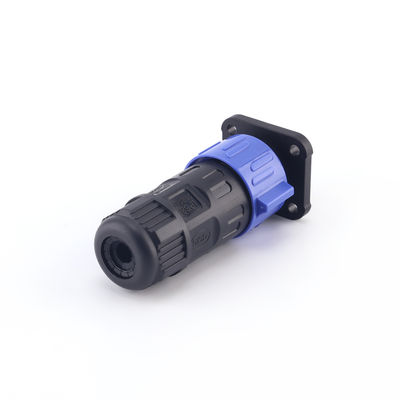

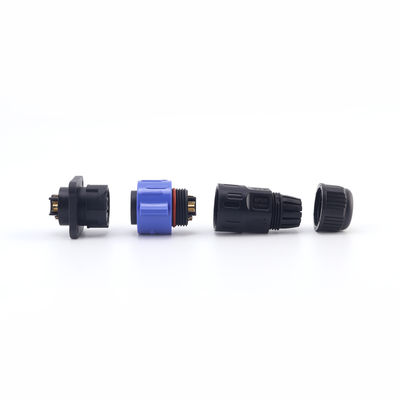

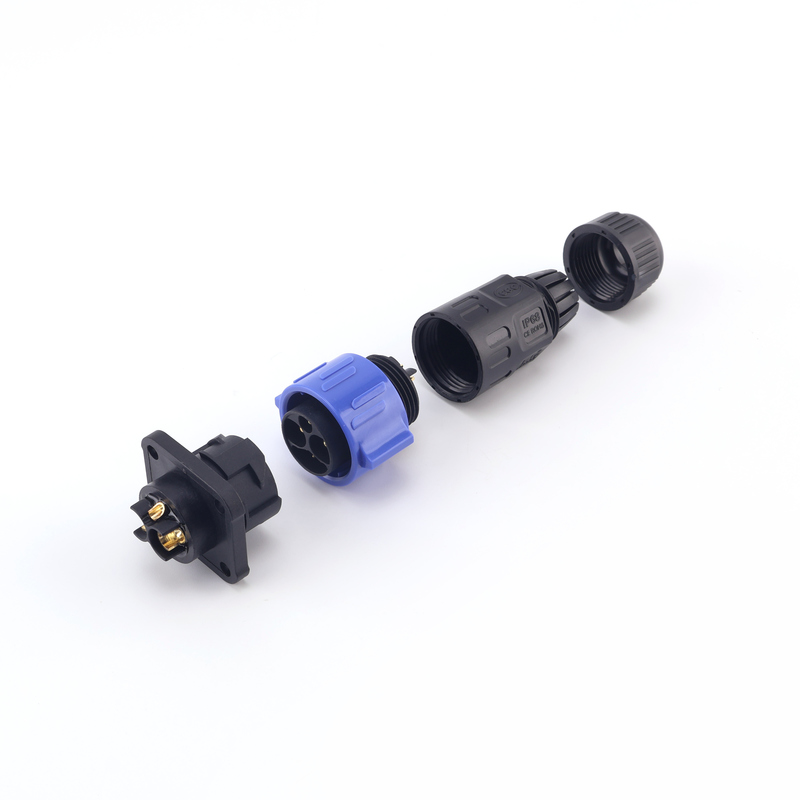

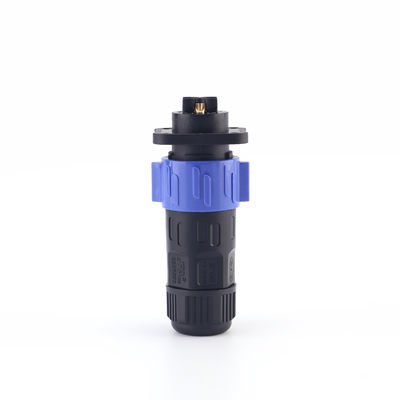

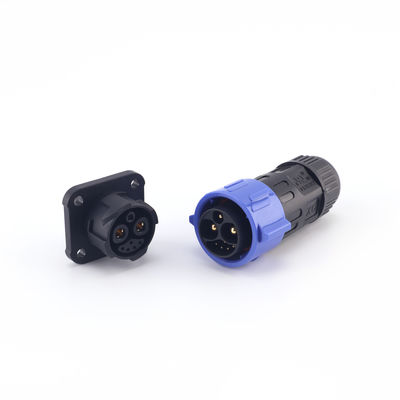

नई एम25 2+1+5 कोर, नायलॉन सामग्री, उच्च वोल्टेज, नई ऊर्जा, जलरोधक, आईपी 67, स्व-लॉकिंग कनेक्टर।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XIangqian |
| प्रमाणन: | UL |
| मॉडल संख्या: | M25 पैनल माउंट |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100pcs |
|---|
|
विस्तार जानकारी |
|||
| ब्रांड: | ज़ियांगकियान | सामग्री: | नायलॉन, पीए66 |
|---|---|---|---|
| कनेक्टर का नाम: | IP67 M25 वाटरप्रूफ आउटडोर कनेक्टर | नत्थी करना: | 8(2+1+5) कोर |
| वर्तमान रेटिंग: | 30 ए | वेल्टेज रेटिंग: | 600V |
| नमूने: | मुक्त | प्रसव के समय: | 5 दिन |
उत्पाद विवरण
नई एम25 2+1+5 कोर, नायलॉन सामग्री, उच्च वोल्टेज, नई ऊर्जा, जलरोधक, आईपी 67, स्व-लॉकिंग कनेक्टर।
M25 आकार, 2+1+5 पिन कॉन्फ़िगरेशन (2 मुख्य बिजली लाइन के लिए, 1 सिग्नल/भूमि या तटस्थ के लिए, 5 नियंत्रण/सहायक सिग्नल पोर्ट के लिए), इंजीनियरिंग नायलॉन (PA) सामग्री से बना है,एक स्व-बंद संरचना और विरोधी-खुदखुद होने डिजाइन के साथ, यह विशेष रूप से नई ऊर्जा बिजली प्रणालियों (जैसे फोटोवोल्टिक इन्वर्टर, ऊर्जा भंडारण उपकरण, इलेक्ट्रिक चार्जिंग पाइल,छोटे मोटर नियंत्रण बॉक्सपूरी इकाई IP67 सुरक्षा रेटिंग को पूरा करती है, मौसम प्रतिरोधी और संक्षारण प्रतिरोधी है, स्थापना आसान है, और इसकी रखरखाव लागत कम है।
उत्पाद की विशेषताएं (बिक्री बिंदु)
उच्च सुरक्षा रेटिंगः IP67 (अल्पकालिक विसर्जन), बाहरी और आर्द्र वातावरण के लिए उपयुक्त है।
स्व-लॉकिंग संरचनाः अतिरिक्त औजारों के बिना स्थान पर विश्वसनीय रूप से लॉक करता है, ढीला होने और गलत सम्मिलन को रोकता है।
उच्च वोल्टेज प्रतिरोधी डिजाइनः नई ऊर्जा प्रणालियों में सामान्य वोल्टेज स्तरों के साथ संगत (विद्युत प्रदर्शन तालिका देखें) ।
उत्कृष्ट इन्सुलेशन और गर्मी प्रतिरोध: लौ-प्रतिरोधक नायलॉन सामग्री, व्यापक तापमान सीमा, और एंटी-एजिंग गुण।
मॉड्यूलर पिन लेआउटः 2+1+5 पिन लेआउट, एकीकृत पावर + सिग्नल/कंट्रोल केबलिंग का समर्थन करता है।
स्थापना के अनुकूलः पैनल माउंटिंग और केबल कनेक्शन दोनों के लिए उपयुक्त, उच्च सम्मिलन/हटावट चक्र, और लंबा जीवनकाल।
पैरामीटरः
| केबल ओडी | Ø6.0-14.0MM |
| हार्डवेयर सामग्री | तांबे का सोना चढ़ाना |
| संपर्क प्रतिरोध | ≤ 10 mΩ |
| कनेक्शन मोड | पुश लॉक करना |
| परिचालन रेटेड | -40-+105 |
| लौ retardant ग्रेड | UL94 V-0 |
प्रदर्शन परीक्षण रिपोर्ट (कारखाना परीक्षण)
| पैरामीटर | सामान्य विशिष्ट मूल्य या सीमाएँ | नोट्स |
| वोल्टेज रेटिंग | 250 वी / 400 वी / 450 वी | कुछ मॉडल उच्च वोल्टेज स्तरों (जैसे सौर या बिजली प्रणाली) का समर्थन करते हैं |
| वर्तमान रेटिंग | मुख्य पावर पिन परीक्षण (2 पिन) | 30A ~ 35A |
| संपर्क प्रतिरोध | ≤5 mΩ | कुछ आउटडोर कनेक्टर डिजाइन गर्मी और वोल्टेज गिरावट को कम करने के लिए ≤ 5 mΩ की आवश्यकता होती है |
| सिग्नल पिन परीक्षण | निम्न शक्ति पिन परीक्षण (5 पिन) | 3A ~ 5A |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | कई हजार वोल्ट (जैसे 1.5 kV / 60 s, आदि) | ओवरटेज या अस्थायी ओवरटेज पर प्रतिक्रिया |
| इन्सुलेशन प्रतिरोध | ≥10 एमओएम / 500 वीडीसी | रिसाव और इन्सुलेशन टूटने से रोकें |
| परिचालन तापमान | ¥40°C से +105°C (या उससे अधिक) | तापमान परिवर्तन के साथ बाहरी वातावरण के लिए |
| प्रवेश सुरक्षा | IP68 | यह दर्शाता है कि यह निर्दिष्ट परिस्थितियों में लंबे समय तक पानी में डूब सकता है और धूल के प्रवेश को रोक सकता है |
| मीडिया स्थायित्व/ आर्द्रता/ नमक छिड़काव परीक्षण | अक्सर नमक छिड़काव परीक्षण / उच्च आर्द्रता उम्र बढ़ने परीक्षण पास | लंबी अवधि के लिए बाहरी विश्वसनीयता के लिए |
बिक्री के बाद सेवा
- वारंटी अवधिः शिपमेंट की तारीख से 12 महीने की वारंटी (मानव त्रुटि के कारण क्षति को छोड़कर) ।
- दोष निर्धारणः यदि उपयोग के दौरान गुणवत्ता की समस्या का पता चलता है, तो उपयोगकर्ता को दोषपूर्ण उत्पाद और बैच संख्या की तस्वीरें / वीडियो प्रदान करना चाहिए। हम 48 घंटे (कार्य दिवसों) के भीतर जवाब देंगे।
- दोषपूर्ण उत्पाद हैंडलिंगः हमारे पक्ष में गुणवत्ता की समस्या की पुष्टि के बाद, ग्राहक उत्पाद की मरम्मत, प्रतिस्थापन या आनुपातिक धनवापसी प्राप्त करने का विकल्प चुन सकता है। विशिष्ट प्रक्रियाः
- ग्राहक समस्या और प्रमाण प्रस्तुत करता है (फोटो/वीडियो/परीक्षण रिपोर्ट)
- हमारी तकनीकी टीम कारण का पता लगाती है और समाधान प्रदान करती है।
- यदि वापसी या विनिमय की आवश्यकता है, तो इसे दोनों पक्षों द्वारा सहमत लॉजिस्टिक विधि के अनुसार संभाला जाएगा।
- तकनीकी सहायताः निःशुल्क तकनीकी परामर्श प्रदान किया जाता है (उत्पाद चयन, वायरिंग आरेख, स्थापना सुझाव) । यदि आवश्यक हो तो साइट पर सहायता प्रदान की जा सकती है (अनुबंध शर्तों के अनुसार).
- स्पेयर पार्ट्स और दीर्घकालिक आपूर्तिः दीर्घकालिक परियोजनाओं के लिए, दीर्घकालिक आपूर्ति और मूल्य स्थिरता सुनिश्चित करने के लिए स्पेयर पार्ट्स और प्राथमिकता आपूर्ति समझौतों पर हस्ताक्षर किए जा सकते हैं।
