औद्योगिक प्लग IP67 T आकार M20 आउटडोर एलईडी प्रकाश के लिए जलरोधक इलेक्ट्रिक पुश लॉक कनेक्टर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Xiangqian |
| प्रमाणन: | UL |
| मॉडल संख्या: | M20 TEE |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100pcs |
|---|
|
विस्तार जानकारी |
|||
| रंग: | काला | कनेक्टर अनुप्रयोग: | आउटडोर एलईडी, स्ट्रीट लाइट |
|---|---|---|---|
| सुरक्षा स्तर: | IP67 | वर्तमान रेटिंग: | 15 ए |
| कनेक्टर लिंग: | पुरुष और महिला | संपर्कों की संख्या: | 2-5 |
| रेटेड वोल्टेज: | 250V | प्रमाणन: | यूएल, सीई, सीसीसी, टीयूवी |
| वेल्टेज रेटिंग: | 250V | इन्सुलेशन प्रतिरोध: | ≥1000m n |
| नमूना: | मुक्त | ||
उत्पाद विवरण
औद्योगिक प्लग IP67 T आकार M20 आउटडोर एलईडी प्रकाश के लिए जलरोधक इलेक्ट्रिक पुश लॉक कनेक्टर

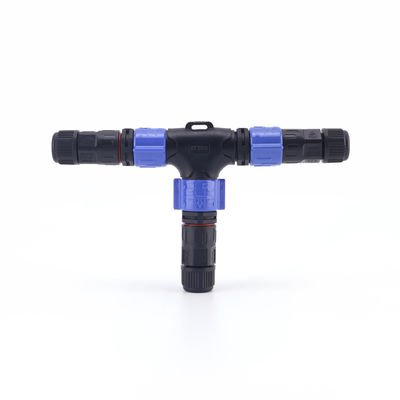

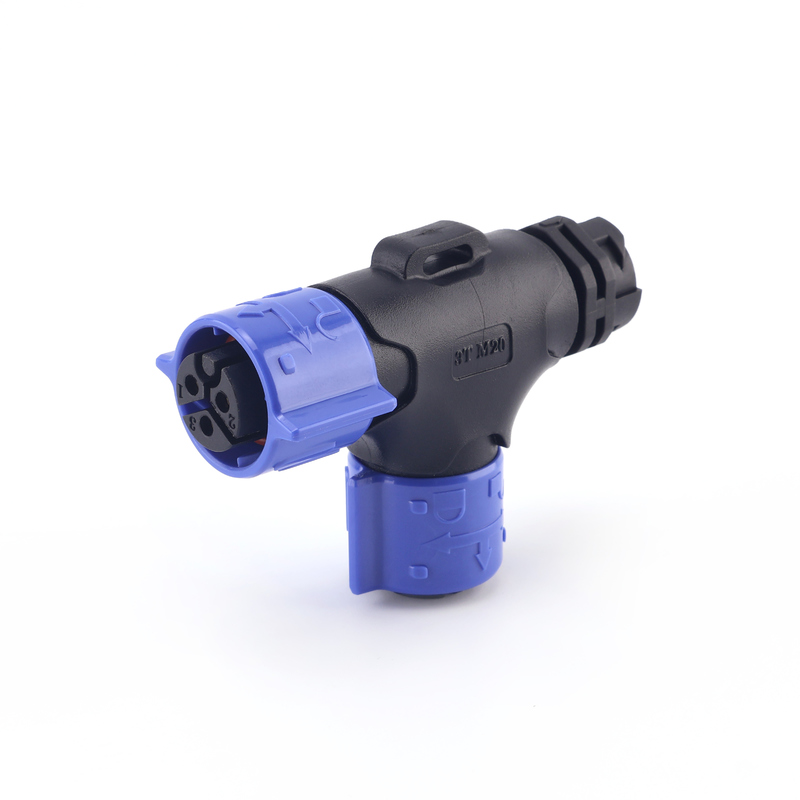

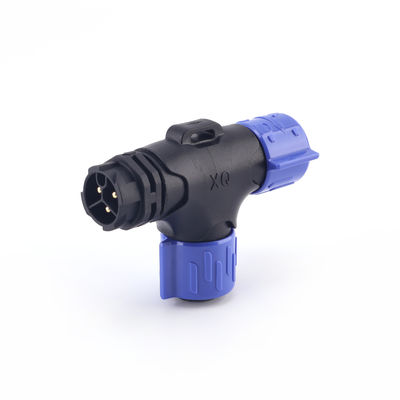

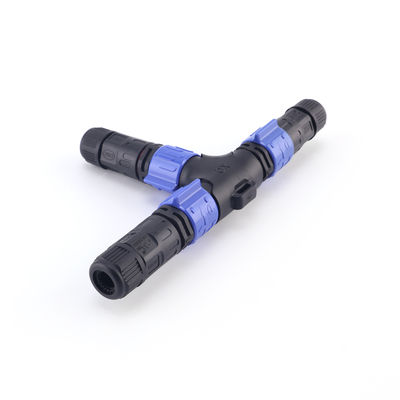

टी प्रकार के तीन-तरफा स्व-लॉकिंग M20 जलरोधक कनेक्टर में एक कॉम्पैक्ट, मौसम प्रतिरोधी डिजाइन है, जिसमें IP67 सुरक्षा रेटिंग है।बारिश और धूल जैसे कठोर बाहरी वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करनास्व-लॉकिंग संरचना स्थापना को सरल बनाती है और अतिरिक्त उपकरणों की आवश्यकता के बिना त्वरित और सुरक्षित कनेक्शन की अनुमति देते हुए विश्वसनीयता को बढ़ाती है।
यह उत्पाद विशेष रूप से आउटडोर बिजली वितरण और प्रकाश व्यवस्था के लिए डिज़ाइन किया गया है, जिसका व्यापक रूप से एलईडी आउटडोर प्रकाश व्यवस्था, लैंडस्केप लैंप, पशुपालन उपकरण,सुरक्षा निगरानी, औद्योगिक बिजली वितरण, और नई ऊर्जा उपकरणों। टी के आकार की संरचना "एक में दो-बाहर" या "एक में तीन-बाहर" बिजली वितरण को सक्षम बनाती है,तारों की जटिलता को काफी कम करना और निर्माण और रखरखाव की दक्षता में सुधार करना.
पैरामीटरः
| कंपनी का नाम | सियांगचियान |
| कनेक्टर का प्रकार | पुश लॉक असेंबली IP67 M20 वाटरप्रूफ पावर कनेक्टर |
| वर्तमान रेटेड | 15A |
| नामित वोल्टेज | 250 वी |
| कनेक्टर कोर | 3 कोर (अनुकूलित) |
| संपर्क प्रतिरोध | ≤10mΩ |
| केबल व्यास | Ø5.0~11.0 मिमी |
| सामग्री | PA66(UL94 V-0 |
| परिचालन तापमान | -40°C ️ +105°C |
| हाइलाइट | टी 3 वे एलईडी वाटरप्रूफ कनेक्टर, इंडस्ट्रियल एम20 आईपी67 वाटरप्रूफ प्लग |
प्रदर्शन परीक्षण रिपोर्ट (कारखाना परीक्षण)
| परीक्षण परियोजना | परीक्षण की शर्तें | परिणाम |
| नामित धारा | कोरों की भिन्न संख्या (2-5 कोर) के अनुसार परीक्षण | 10A ~ 20A |
| नामित वोल्टेज | एसी/डीसी परीक्षण | 250V ~ 450V |
| परिचालन तापमान | उच्च-निम्न तापमान चक्र परीक्षण | -40°C ~ +105°C |
| जलरोधक प्रदर्शन (IP67/IP68) | डॉकिंग और लॉकिंग के बाद, 1 मीटर पानी की गहराई / 30 मिनट | कोई पानी का रिसाव नहीं, विद्युत प्रदर्शन में कोई गिरावट नहीं |
| प्लग और अनप्लग जीवन (स्पॉट चेक) | 200 चक्रों के बाद विद्युत प्रदर्शन का पुनः परीक्षण करें | सभी संकेतक योग्य बने हुए हैं |
| नमक स्प्रे परीक्षण (वैकल्पिक) | 5% NaCl समाधान, 48 h | टर्मिनल लाल जंग से मुक्त हैं और सामान्य रूप से कार्य करते हैं। |
| संपर्क प्रतिरोध | प्रत्येक सुई को मिलीओएम मीटर में मापा जाता है। | ≤ 10 mΩ |
| इन्सुलेशन प्रतिरोध | 100 वी डीसी, पिन-टू-पिन / पिन-टू-शेल | ≥ 100 एमओएम |
उत्पाद की विशेषताएं और फायदे
- उच्च सुरक्षा स्तरः IP67 प्रमाणन, जलरोधक और धूलरोधी, बाहरी और नम वातावरण के लिए उपयुक्त।
- उच्च गुणवत्ता वाली सामग्रीः नायलॉन पीए66 खोल, प्रभाव प्रतिरोधी, लौ-प्रतिरोधी, यूवी प्रतिरोधी, और आसानी से उम्र नहीं।
- स्व-लॉकिंग त्वरित प्लग डिजाइनः कोई उपकरण आवश्यक नहीं, त्वरित सम्मिलन और हटाने, आकस्मिक अलग होने से रोकना।
- सुरक्षित और स्थिरः उच्च वर्तमान सहन क्षमता, कम संपर्क प्रतिरोध, स्थिर शक्ति संचरण सुनिश्चित करता है।
- मल्टी-सिनारियो अनुकूलन: एलईडी बिजली आपूर्ति, बाहरी प्रकाश व्यवस्था, निगरानी उपकरण, कृषि/पशुधन उपकरण आदि का समर्थन करता है।

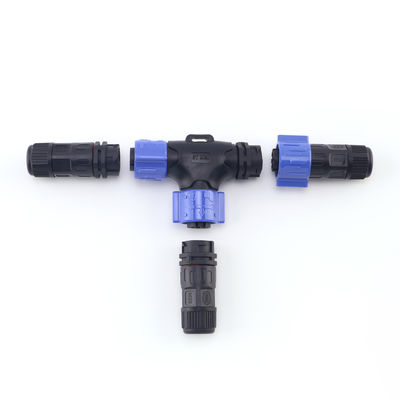

- विस्तार करने में आसान: टी-आकार की संरचना लचीली शाखाओं और वायरिंग की अनुमति देती है, जिससे निर्माण कार्यभार कम होता है।
बिक्री के बाद सेवा
- वारंटी प्रतिबद्धताः सभी जलरोधक कनेक्टर 12 महीने की वारंटी के साथ आते हैं। सामान्य उपयोग की स्थिति में किसी भी गुणवत्ता की समस्या के मामले में, उन्हें निः शुल्क प्रतिस्थापित या मरम्मत की जाएगी।
- तकनीकी सहायताः ग्राहकों को जल्दी से शुरुआत सुनिश्चित करने के लिए चयन मार्गदर्शन, स्थापना प्रशिक्षण और दूरस्थ तकनीकी सहायता प्रदान करें।
- तेजी से वितरणः नियमित मॉडल में पर्याप्त स्टॉक है और OEM/ODM अनुकूलन आवश्यकताओं का समर्थन करता है।
- बिक्री के बाद प्रतिक्रियाः 24 घंटे के भीतर ग्राहक के मुद्दों का जवाब दें और समय पर समाधान प्रदान करें।
अक्सर पूछे जाने वाले प्रश्न
1इस एम20 थ्रेडेड टी-प्रकार के जलरोधक कनेक्टर का जलरोधक रेटिंग क्या है?
IP68 रेटिंग के साथ, यह बारिश, पानी के छिड़काव और आर्द्रता जैसे कठोर बाहरी वातावरण में विश्वसनीय रूप से काम कर सकता है।
2यह किस प्रकार के अनुप्रयोगों के लिए उपयुक्त है?
मुख्य रूप से आउटडोर एलईडी प्रकाश व्यवस्था, परिदृश्य प्रकाश व्यवस्था, स्ट्रीट लाइट, बिलबोर्ड, विद्युत नियंत्रण प्रणालियों और अन्य अनुप्रयोगों में इस्तेमाल किया जाता है जिन्हें टी-प्रकार के वायरिंग की आवश्यकता होती है।
3अधिकतम वर्तमान/वोल्टेज समर्थित क्या है?
आम तौर पर, नामित धारा 15A है और नामित वोल्टेज 250V AC है (यह पिन की संख्या के आधार पर भिन्न होता है; उच्चतर वर्तमान विकल्प उपलब्ध हैं) ।
4क्या पिनों की संख्या अनुकूलित की जा सकती है?
हाँ, मानक सीमा 2-5 पिन है, लेकिन विशेष आवश्यकताओं को पूरा किया जा सकता है।
5क्या इसे स्थापित करना आसान है?
इसमें दोहरी सुरक्षा के लिए आंतरिक बुके और सीलिंग रिंग के साथ एक थ्रेडेड फास्टनिंग संरचना है, जो तेजी से, सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करती है।
