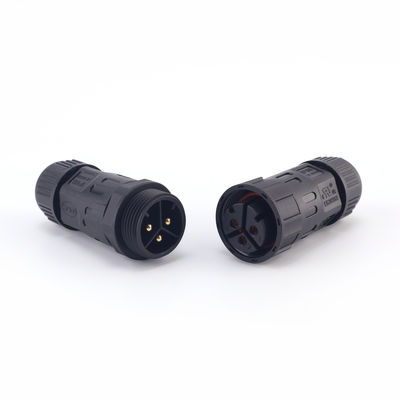

फैक्टरी मूल्य IP68 3 तरीके M25 जलरोधक पैनल माउंट कनेक्टर T आकार पुरुष महिला आउटडोर जलरोधक केबल कनेक्टर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Xiangqian |
| प्रमाणन: | UL |
| मॉडल संख्या: | एम25 टी प्लग |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100pcs |
|---|
|
विस्तार जानकारी |
|||
| ब्रांड: | ज़ियांगकियान | कनेक्टर का नाम: | M25 IP68 वाटरप्रूफ कनेक्टर |
|---|---|---|---|
| सामग्री: | PA66, नायलॉन | आईपी ग्रेड: | IP68 |
| केबल ओडी: | 6.0मिमी-14.0मिमी | कनेक्टर कोर: | 2-6 पिन |
| प्रमाण पत्र: | उल, टीयूवी | नमूना: | मुक्त |
| प्रसव के समय: | 3-5 दिन | ||
उत्पाद विवरण
फैक्टरी मूल्य IP68 3 तरीके M25 जलरोधक पैनल माउंट कनेक्टर T आकार पुरुष महिला आउटडोर जलरोधक केबल कनेक्टर
1उत्पाद की स्थिति और कार्य
इस प्रकार के कनेक्टर का उपयोग मुख्य रूप से बाहरी बिजली लाइनों में तीन-तरफा शाखा कनेक्शन के लिए किया जाता है, विशेष रूप से एक इनपुट और दो आउटपुट या एक इनपुट और कई आउटपुट के साथ वायरिंग के लिए।
यह आमतौर पर एलईडी स्ट्रीट लाइट, लैंडस्केप लाइटिंग, सौर ऊर्जा उपकरण, आउटडोर बिजली वितरण, स्मार्ट पोल और निगरानी उपकरण जैसे अनुप्रयोगों में उपयोग किया जाता है।
इसे वर्षा, आर्द्रता और धूल जैसे पर्यावरणीय घुसपैठ के लिए दीर्घकालिक प्रतिरोध के लिए उच्च IP68 रेटिंग की आवश्यकता होती है।
2निर्माण और सामग्री
आवास आमतौर पर PA66 (नायलॉन प्रबलित सामग्री) से बना होता है, जो उत्कृष्ट मौसम, यूवी और प्रभाव प्रतिरोध प्रदान करता है।
सील आमतौर पर सिलिकॉन या फ्लोरो रबर ओ-रिंग या सील के लिए वाशर का उपयोग करते हैं।
आंतरिक संपर्क आमतौर पर पीतल या तांबे के मिश्र धातु (कभी-कभी निकेल-प्लेट या टिन/चांदी-प्लेट) होते हैं ताकि अच्छी चालकता और संक्षारण प्रतिरोध सुनिश्चित किया जा सके।
कनेक्शन में आसान स्थापना और रखरखाव के लिए थ्रेडेड लॉकिंग, पुश-पुल, क्विक-कनेक्ट या प्रेशर प्लेट डिजाइन शामिल हो सकते हैं।
केबल क्लैंपिंग या लॉकिंग तंत्र (जैसे संपीड़न के छल्ले, लॉक नॉट्स और सीलिंग आस्तीन) को कंपन और थर्मल विस्तार और संकुचन के बावजूद एक सील और यांत्रिक निर्धारण सुनिश्चित करना चाहिए।

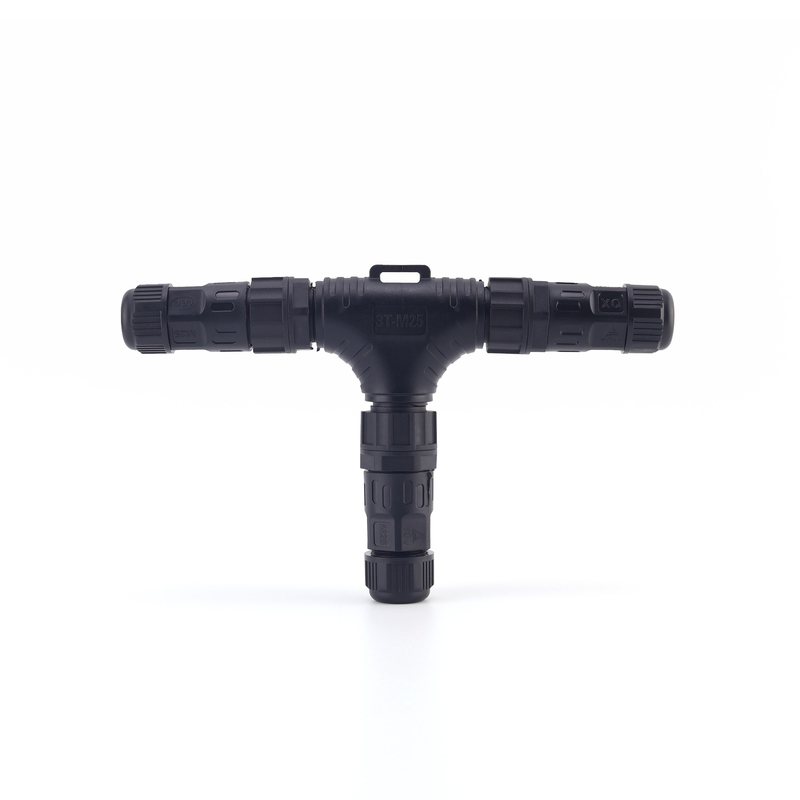

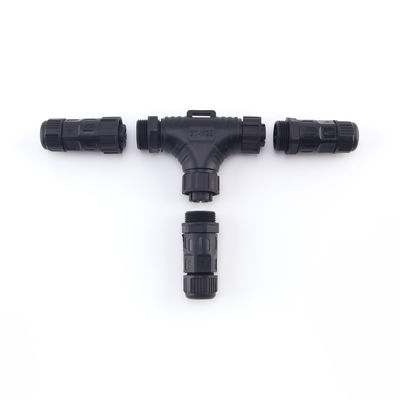

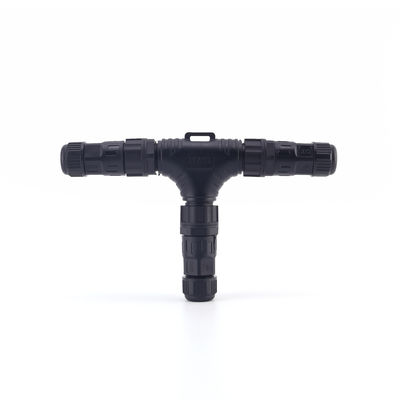

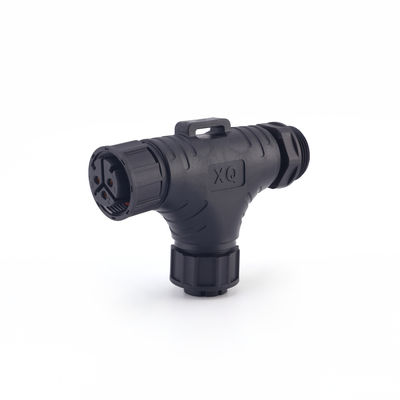

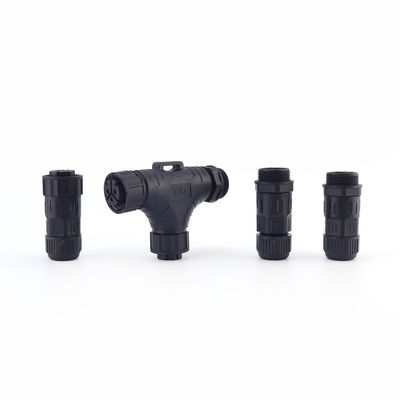

टी प्रकार के कनेक्टर में, आमतौर पर तीन दिशाओं में केबल छेद होते हैं, जिनमें से प्रत्येक में एक सीलिंग संरचना होती है।कनेक्टर आंतरिक एक एकल इनपुट और दो आउटपुट या एक समान शाखा संरचना के साथ डिजाइन किया जा सकता है.
पैरामीटरः
| केबल ओडी | Ø6.0-14.0MM |
| हार्डवेयर सामग्री | तांबे का सोना चढ़ाना |
| संपर्क प्रतिरोध | ≤ 10 mΩ |
| कनेक्शन मोड | पुश लॉक करना |
| परिचालन रेटेड | -40-+105 |
| लौ retardant ग्रेड | UL94 V-0 |
प्रदर्शन परीक्षण रिपोर्ट (कारखाना परीक्षण)
| पैरामीटर | सामान्य विशिष्ट मूल्य या सीमाएँ | नोट्स |
| वोल्टेज रेटिंग | 250 वी / 400 वी / 450 वी | कुछ मॉडल उच्च वोल्टेज स्तरों (जैसे सौर या बिजली प्रणाली) का समर्थन करते हैं |
| वर्तमान रेटिंग | 10A-40A |
कंडक्टर के क्रॉस सेक्शन क्षेत्र, संपर्क क्षेत्र और गर्मी अपव्यय की स्थिति पर निर्भर करता है। कुछ एम 25 मॉडल 2/3/4 कोर में 41 ए तक पहुंच सकते हैं। |
| संपर्क प्रतिरोध | ≤10 mΩ | गर्मी उत्पादन को कम करने के लिए कम स्पर्श प्रतिरोध की आवश्यकता होती है |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | कई हजार वोल्ट (जैसे 1.5 kV / 60 s, आदि) | ओवरटेज या अस्थायी ओवरटेज पर प्रतिक्रिया |
| इन्सुलेशन प्रतिरोध | ≥10 एमओएम / 500 वीडीसी | रिसाव और इन्सुलेशन टूटने से रोकें |
| परिचालन तापमान | ¥40°C से +105°C (या उससे अधिक) | तापमान परिवर्तन के साथ बाहरी वातावरण के लिए |
| प्रवेश सुरक्षा | IP68 | यह दर्शाता है कि यह निर्दिष्ट परिस्थितियों में लंबे समय तक पानी में डूब सकता है और धूल के प्रवेश को रोक सकता है |
| मीडिया स्थायित्व/ आर्द्रता/ नमक छिड़काव परीक्षण | अक्सर नमक छिड़काव परीक्षण / उच्च आर्द्रता उम्र बढ़ने परीक्षण पास | लंबी अवधि के लिए बाहरी विश्वसनीयता के लिए |
बिक्री के बाद सेवा और गुणवत्ता आश्वासन रणनीति
इस प्रकार के कनेक्टर के लिए एक विश्वसनीय निर्माता की बिक्री के बाद सेवा और गुणवत्ता आश्वासन में आम तौर पर शामिल हैंः
1. नमूना परीक्षण/पूर्व नमूना सत्यापन
बड़ी मात्रा में खरीदने से पहले, निर्माता अक्सर उपयुक्तता, संगतता और प्रदर्शन संकेतकों की साइट पर आवश्यकताओं को पूरा करने की पुष्टि करने के लिए ग्राहक परीक्षण के लिए नमूने प्रदान करते हैं।
2गारंटी अवधि/गारंटी
अधिकांश निर्माता एक वारंटी अवधि प्रदान करते हैं (जैसे, एक, दो, या इससे भी अधिक) । वारंटी अवधि के दौरान, यदि कोई उत्पाद आंतरिक गुणवत्ता संबंधी समस्याओं (मानव त्रुटि के कारण नहीं) के कारण विफल हो जाता है, तो उत्पाद की गुणवत्ता में कमी आ सकती है।उत्पाद को निःशुल्क प्रतिस्थापित या मरम्मत की जाएगी.
3मरम्मत/मरम्मत सेवा
उपयोग के दौरान समस्याओं का सामना करने वाले कनेक्टरों के लिए, ग्राहक क्षतिग्रस्त भाग को निरीक्षण और मरम्मत या प्रतिस्थापन के लिए निर्माता को वापस कर सकते हैं।
4तकनीकी सहायता/सलाह सेवाएं
प्रैक्टिकल एप्लिकेशन के मुद्दों को हल करने में उपयोगकर्ताओं की सहायता के लिए स्थापना मार्गदर्शन, समस्या निवारण, चयन सिफारिशें और साइट पर समर्थन जैसी तकनीकी सेवाएं प्रदान करें।
5अनुकूलन/ओईएम/ओडीएम सेवाएं
विशेष आवश्यकताओं वाले ग्राहकों के लिए (जैसे विशेष तार व्यास, सुरक्षा स्तर, चरम वातावरण, या विशेष इंटरफेस), निर्माता आमतौर पर कस्टम डिजाइन प्रदान करते हैं,मोल्ड विकास, और सौंदर्य या संरचनात्मक संशोधन।
6.गुणवत्ता प्रमाणीकरण/रिपोर्ट प्रदान करना
उत्पाद निरीक्षण रिपोर्ट, प्रदर्शन परीक्षण रिपोर्ट (जैसे वोल्टेज प्रतिरोध परीक्षण, इन्सुलेशन परीक्षण, नमक स्प्रे परीक्षण, और जीवन चक्र परीक्षण) और मानक प्रमाणपत्र (जैसे सीई, रोएचएस) प्रदान करें,यूएल, और आईएसओ प्रमाणन) ।
7. बैच की ट्रेसेबिलिटी/गुणवत्ता की ट्रैकिंग
निर्माताओं को एक बैच प्रबंधन प्रणाली स्थापित करनी चाहिए, जिसमें कच्चे माल, उत्पादन प्रक्रियाओं और परीक्षण रिकॉर्ड की अनुरेखण क्षमता को सक्षम करने के लिए उत्पादों के प्रत्येक बैच की विशिष्ट पहचान होनी चाहिए,गुणवत्ता संबंधी मुद्दों और रिकॉल के प्रबंधन में सुविधा प्रदान करना.
8.आपूर्ति और स्पेयर पार्ट्स समर्थन
ग्राहकों को समय पर प्रतिस्थापन भाग उपलब्ध कराने के लिए पर्याप्त स्पेयर पार्ट्स की सूची बनाए रखें; बड़े मात्रा के ऑर्डर के लिए बैकअप स्पेयर पार्ट्स की व्यवस्था की जा सकती है।
9प्रतिस्थापन/वापसी नीति
गुणवत्ता संबंधी समस्याओं या अनुचित उपयोग के लिए अनुबंध में वापसी और विनिमय की शर्तों को सख्ती से परिभाषित करें, जैसे कि एक निश्चित अवधि के भीतर बिना शर्त वापसी या प्रतिस्थापन।
10प्रशिक्षण/निर्माण मार्गदर्शन
ग्राहकों या इंस्टॉलरों को उचित स्थापना, रखरखाव, सील की जांच और दीर्घकालिक परीक्षण के बारे में प्रशिक्षण या निर्देश पुस्तिकाएं प्रदान करें ताकि अनुचित स्थापना के कारण होने वाली विफलताओं को कम किया जा सके।
